công ty My điện lạnh chuyên cung cấp các dịch vụ sủa điện lạnh tại nhà khu vực Thanh Hóa.Với hơn 5 năm kinh nghiệm trong nghề sẽ giới thiệu về cấu tạo của máy giặt. Mong muốn giup ích cho các bạn một phần nào đó!

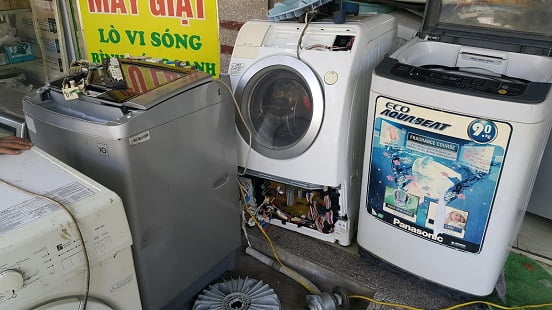

Cấu tạo máy giặt gồm các phần chính.
Vỏ máy, mặt máy taplo chữa bộ điều khiển , bộ giảm sóc, thùng chứa nước, lồng chịu lực, mâm giặt, Bộ số, động cơ quay lồng, mâm, môtơ kéo xã, van cấp nước, bộ ly hợp.
Đối với máy giăt cửa ngang không dùng motor kéo xã mà dùng motor bơm xã
Van cấp nước
- buồng van
- Màng cao su chặn nước
- Thanh từ kim loại
- Lò so
- Cuộn dây từ ( có trở kháng từ 5 -> 10 k )
Nguyên lý hoạt động van cắp nước máy giặt
Khi bo điều khiển cấp một điện áp cuộn day từ sẽ hut thanh từ kim loại mở chốt. Áp suất nước được cấp qua buồng van. Khi bo điều khiển lệnh cắt điện thanh từ kim loại bị nhả ra và đóng chốt áp suất. Buồng van nước sẽ bị đóng lại không cấp vào máy.
PHương pháp sửa chữa van cấp nước máy giặt
KHông cấp nước, cấp nước ít ta kiểm tra như sau:
Đo trở kháng cuộn dây từ
Vệ sinh màng lọc cặn
Tháo buồng van vệ sinh màng chắn nước
3 nguyên nhân trên sẽ không gây ra cấp nước hoặc cấp nước liên tục. Khi thay thế phải thay dúng điện áp sử dụng của van. Nếu không có phải độ.
Motor kéo xã máy giặt
Cấu tạo mô tơ máy giặt
Là động cơ chạy điện 220 v hoăc 110v đối với các dòng máy bãi
Bên trong của motor dùng bánh răng trục vít để nâng tải kéo lực xã nước. Bên trong động cơ còn 1 rowle làm 2 nhiệm vụ chốt day kéo xã vừ cắt điện áp động cơ . Khi bo điều khiển dừng cấp điện áp rờ le sẽ tự thả chốt và lò so của bộ số sẽ kéo ngươc lại cáp sả nước đóng mấn sả nước
Phương pháp sửa chữa khi hỏng hóc
Nước chảy liên tục: kẹt di vật trong nấm xã
Nước không xã hỏng motor kéo xã
Để kiểm tra van xã sống hay chết ta có thể cấp trực tiếp điện vào môtor kéo xã
Phao áp lực máy giựt
Cấu tạo phao áp lực máy giặt
Buồng phao chứa khí
Cuộn day
Màng cao su
Lõi ferarit
Tụ nạp xã trong cuộn dây
Nguyên lý hoạt động phao áp lực
Khi bo điều khiển lệnh cho cấp nước vào thùng chứa máy giặt. Không khí trog thùng được nén theo ống ti ô dẫn lên buồng pháo làm thay đổi màng cao su lên hay xuống và sinh ra một dòng điện có tần số báo về ic giải mã phao để báo đầy hay vơi về vxl
Phương pháp sửa chữa
Khi phao bị hỏng máy sẽ báo lỗi sau 30s
Vd ở máy giặt sannyo, aqua báo lỗi EA. Ở panasonic báo lỗi h 01 ta phải kiểm tra phao hoăc thay thử
Nếu thay phao mà trên máy vẫn báo lỗi thì ta phải kiểm tra mạch điều khiển từ phao cấp về vxl
Mực nước đầy hay vơi sẽ phụ thuôc vào ốc chỉnh trên phao, nếu muốn nước đầy theo chế dộ của máy maaf thay phao bị sai thì phải chỉnh thì phải chinh theo kim đồng hồ từ 1 đén 2 vòng Nếu nuốn mức nước thấp thì ta phải chinh ngược lại thì thực hiện ở phao cơ còn phao điện tử không chỉnh được.
Công tắc cửa máy giặt
Cấu tạo côn tắc của
Có một motor kéo xă chịu điện áp 220v(110v đối với dòng máy nhật)
Bên trong motor có công tắc hành trình khi boad điều khiển phát ra lệnh chốt công tắc thì motor sẽ quay làm công tắc hành trình bên trong điều khiển đóng lại và thông bảo vệ board điều khiển, lúc này board sẽ ngừng điều khiển motor quay
Nếu trường hợp trên board điều khiển bị đứt dây hoặc motor bị hỏng haoc công tắc hành trình bj sai đều báo lên lỗi không đóng công tắc cửa
Vd máy giặt toshiba báo e 23
Động cơ máy giặt
Máy giặt cửa đứng
Là động cơ lồng sóc ( roto, stato ) Chạy với tốc độ 1400 vong/phút có 2 quận dây khởi dộng và làm việc quận trên lõi stato có số vòng dây bằng nhau và cos bằng nhau để khi chạy bo điều kiển sẽ làm thay đổi chiều quay motor liên tục.
Phương pháp sửa chữa động cơ
Đông cơ không quay ,quay chậm, có tiếng kêu, chạy khi có tải thì bị an dòng cao.
Tháo motor ra ngoai để kiểm tra trở kháng của cuộn day xem có bị dứt hay bị chập
Kiểm tra tụ có còn dúng chỉ số mf ko
Kiểm tra phần bi và trục xem có tốt không
Khi tháo motor ra căm điện trực tiếp mà motor chạy bình thường thị hỏng bo điều khiển
Chú y đối trọng của máy
Motor chỗi than (máy giặt lòng ngang)
Là motor dùng cổ góp chạy vs tốc độ cao hay thấp phụ thuộc vào điện áp để thay đổi tốc độ động cơ. Nêu muốn thay đổi chiều quay động cơ ta chỉ cần thay đổi đường cấp thuận nghịnh vào motor. Ở động cơ chổi than dùng cho máy giặt cửa ngang
Bộ số máy giặt
Cấu tạo bộ số máy giặt
Có 2 dòng cơ khác nhau .1 dòng cơ chạy cho máy giặt pana, samsung, lg, Dai u, Máy giặt trung quốc.
Dong 2 Máy giặt sanyo, aqua, elec, media, mitshubishi.
2 dòng cơ này đều có cấu tạo khá giống nhau về chi tiêt nhưng ko lắp lẫn cho nhau được.
- Chi tiết căn bản
Trục xuyên tâm được kết nối bởi bánh răng li hợp để thay đổi tốc độ, tăng cường momen chịu tải
Phớt đầu trục
Phớt cơ
Giá đỡ bi
Phanh
Cò li hợp (thanh công cụ)
Bánh răng li hợp
Lò xo li hợp
Ắc li tâm
Buli
Nguyên lý làm việc bộ số máy giặt
Khi máy ở chế độ giặt nhanh và cò li hợp đúng vị trí chốt lò xo, ly hợp điều khiển nhả ra motor sẽ cho quay cả 2 chiều để đảo nâm giặt, khi ở chế độ vắt motor kéo xã làm nhiệm vụ, kéo phanh mở ra, Cò ly hợp nhả chốt, lò xo ly hợp đóng lại và moto sẽ quay chiều khi vắt.
Phương pháp sữa chữa bộ số máy giặt
- Ở chế độ giặt có tiếng kêu lạ ta phải kiểm tra bạc ở hai đầu trục
Bộ ly hợp gồm có lò xo + Bánh răng + ác li hợp nếu hỏng phải thay
- Trường hợp giặt một chiều, 1 chiều không giặt nguyên nhân hỏng bi một chiều
- Ỏ chế độ vắt nếu máy không vắt được nguyên nhân do hỏng bi hoặc bộ ly hợp, motor kéo xả không mở được phanh hoăc cò ly hợp không nhả.
- Nếu vắt có tiếng kêu to thì ta phải thay đổi 2 vòng bi và thay thế
- Nếu ở chế độ vắt máy bị rung lắc quá nhiều
+ nguyên nhân do dây cu loa bị trùng hoặc bị nhảo ta phải thay thế và căn chỉnh (chú ý thay thế theo số in trên dây culoa)
+ nguyên nhân 2 phải kiểm tra 4 chiếc quang treo xem có đều nhau không, nếu không đều ta phải thay (thay quang phải đúng hãng, nếu muốn cải tiến thì phải đủ độ dài bằng quang cũ và phải so sánh bốn chiếc bằng nhau
Nếu bạn cần tư vấn hay có nhu cầu sửa hãy liên hệ ngay tới Mydienlanh chúng tôi luôn nhiệt tình giúp đỡ dù bạn là ai.
